Узел мотора поворота Caterpillar 320D3: полное руководство по подбору и покупке

Краткий ответ

Основные выводы

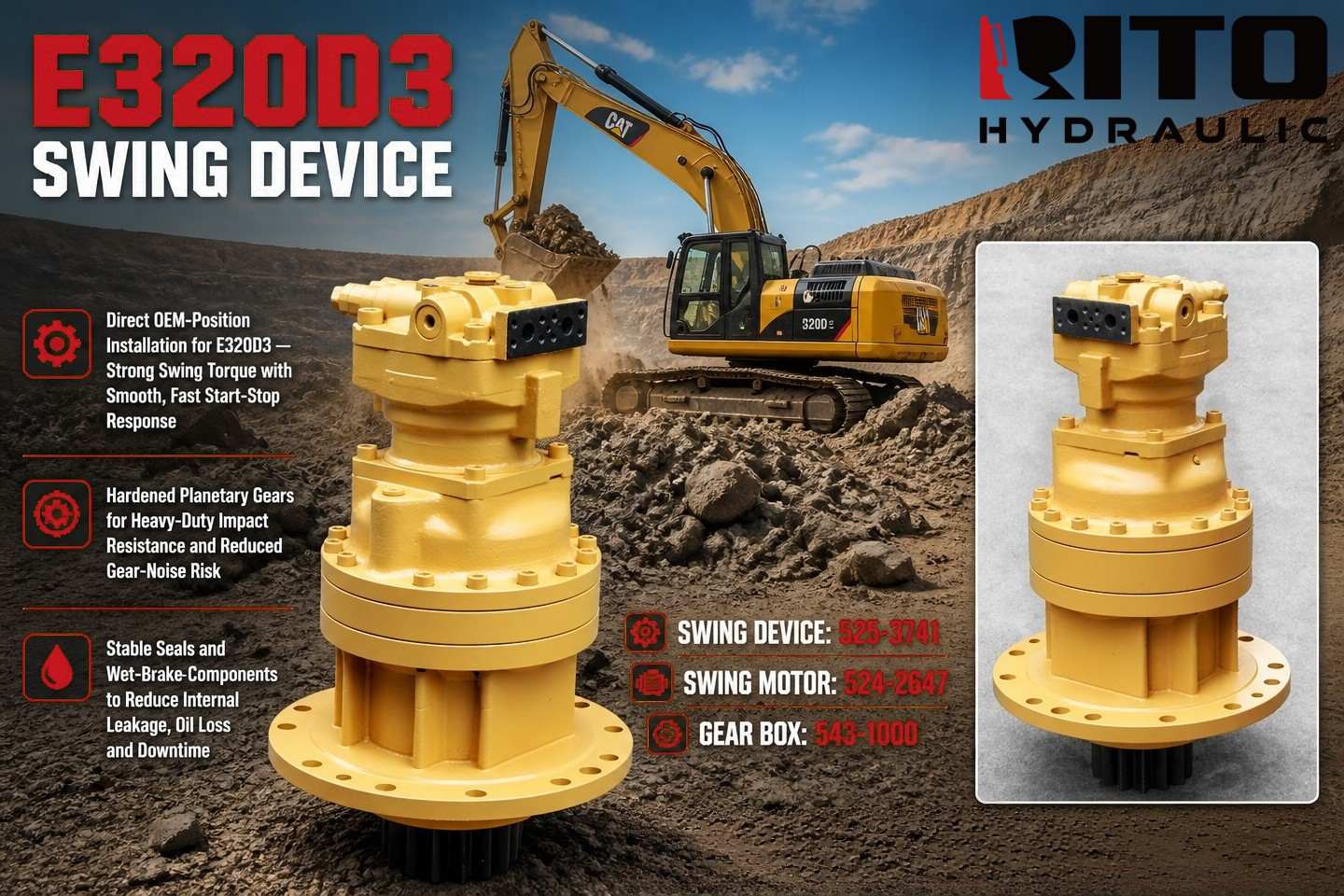

• Механизм поворота 320D3 имеет три уровня заказа: устройство в сборе (525-3741), гидромотор (524-2647) и редуктор (543-1000).
• 543-1000 — это редуктор без гидромотора — это компонент устройства в сборе 525-3741, а не альтернативный номер детали.
• Выберите сначала уровень (что вышло из строя), затем номер (который установлен на вашей машине).
• Покупка узла в сборе не всегда является правильным решением, а покупка только гидромотора не всегда дешевле.
• В каталогах есть расхождения относительно того, какие поколения 320D / 323D охватывает этот привод, поэтому решающим является серийный номер машины, а не описание в каталоге.
• Поворотный механизм работает почти в каждом рабочем цикле, поэтому изношенный механизм поворота приводит к потере производительности задолго до того, как он окончательно выйдет из строя.

Оглавление

• 1. Почему механизм поворота останавливает всю машину
• 2. Три номера, три уровня
• 3. Какой уровень вам действительно нужен?
• 4. Что требует «прямая установка на штатное место OEM»
• 5. Совместимость между поколениями: 320D, 320D2, 320D3
• 6. Признаки неисправности, которые можно заметить заранее
• 7. Подтвердите перед заказом
• 8. Часто задаваемые вопросы
• 9. Получите подтверждение вашего узла поворота

1. Почему привод поворота останавливает всю машину

Передвижение происходит время от времени. Поворот — постоянно. На машине 20-тонного класса, такой как CAT 320D3, оператор поворачивает верхнюю часть для копания, выгрузки и перемещения — много раз в час, каждую смену. Ни одна другая гидравлическая функция не нагружается так сильно, и ни одна не связана так тесно с производительностью.

Вот что отличает привод поворота от большинства деталей, которые вы заказываете. Изношенный ходовой гидромотор замедляет машину; вышедший из строя привод поворота полностью останавливает работу машины. Машина все еще может копать, но она не может переместить ковш в нужное место, поэтому работа просто останавливается.

Привод поворота — это согласованная пара: гидравлический поворотный гидромотор преобразует поток масла во вращение, а планетарный редуктор умножает его в крутящий момент, который вращает верхнюю часть на опорно-поворотном устройстве. В узле также есть тормоз, который удерживает кабину неподвижно на склоне и предотвращает ее сползание. Три задачи, один болтовой узел.

Стоит прояснить это прежде всего остального, потому что это распространенная путаница: поворотный гидромотор и ходовой гидромотор выглядят одинаково на фотографиях, но выполняют совершенно разную работу. Наше руководство по ходовому гидромотору в сравнении с поворотным помогает с идентификацией; остальная часть этой статьи предполагает, что вы рассматриваете сторону поворота. Более широкий ассортимент гидравлических запчастей серии Caterpillar показывает, где этот узел находится в линейке.

2. Три номера, три уровня

Самое полезное, что нужно понять об этом приводе, — это то, что он продается по уровням. Путаница с уровнями приводит к тому, что люди покупают не то, что нужно, и в итоге платят за комплектный узел, когда достаточно было бы редуктора, или устанавливают гидромотор на уже неисправный редуктор.

Прочитайте последнюю строку еще раз, потому что это деталь, которую упускают большинство покупателей: 543-1000 — это не конкурирующее устройство, оно находится внутри 525-3741. Когда кто-то предлагает вам «дешевый 543-1000», они предлагают редуктор, а вам все еще нужно учитывать сторону гидромотора. Знание того, к какому уровню относится номер, предотвращает ошибки в общении.

Вы также встретите другие номера в тех же списках — например, 549-3964 часто указывается вместе с устройством 525-3741, а номера, такие как 550-5488 и 550-5494, появляются в списках узлов поворотных гидромоторов для пары 320D2 / 320D3. Относитесь к каждому из них как к подсказке, которую нужно сверить с вашей собственной табличкой. Группировка продавца — это коммерческое удобство, а не заявление производителя о том, что детали взаимозаменяемы.

Та же логика уровней применяется к ходовым устройствам, поэтому наш разбор Узел мотора хода ZX200 следует той же схеме: сначала определите уровень, затем номер.

3. Какой уровень вам действительно нужен?

Теперь практический вопрос. Правильный уровень вытекает из того, что на самом деле неисправно — не из цены и не из того, что есть в наличии. Используйте столбец с симптомами, затем проведите проверку перед покупкой.

Два честных предупреждения о том, как это обычно идет не так на практике.

Во-первых, «купить узел в сборе» не автоматически является ответом. Это путь с наименьшим риском, когда износ действительно охватывает обе половины, но если редуктор в порядке и вышел из строя только мотор, ремонт на уровне мотора является законным решением, при условии, что остальная часть узла была действительно осмотрена. У любого, кто советует вам пропустить этот осмотр, есть интерес в продаже, а не в диагностике.

Во-вторых, «только мотор» не автоматически является дешевым вариантом. Как только вы добавляете уплотнения, пластины, подшипники и работу к узлу, который изношен наполовину, разница часто резко сокращается — и вы берете на себя больше риска, чем несло бы протестированное устройство в сборе. Это решение должен принимать тест, а не ценник.

Обратите также внимание на то, что таблица подразумевает относительно тормоза. Смещение на склоне — одна из самых частых жалоб для этого класса машин, и это часто проблема тормоза или уплотнения, а не неисправного мотора. Это различие стоит денег, потому что это разница между ремонтом и узлом в сборе. Заменяемые поворотные устройства и более широкий ассортимент запчастей сгруппированы в разделе гидравлические запчасти для экскаваторов.

4. Что требует «установка в штатное место OEM»

Фраза «установка в штатное место OEM» описывает конкретное обещание для этого привода: устройство сконструировано так, что оно возвращается туда, где стояло оригинальное, без доработок. На практике это означает, что пять вещей должны совпасть одновременно:

Внутри узла детали, несущие нагрузку, — это то, о чем стоит спросить при покупке: закаленные планетарные шестерни, которые обеспечивают редуктору ударопрочность при работе с камнем и при сносе зданий, а также уплотнения и компоненты тормозной системы, которые определяют, останется ли масло там, где оно должно быть. Это также первые вещи, которые при дешевом восстановлении тихо игнорируются — корпус редуктора очищают и красят, а внутренности возвращают на место с изношенными пластинами и старыми уплотнениями.

5. Межпоколенческая совместимость: 320D, 320D2, 320D3

Именно здесь описания становятся по-настоящему запутанными, и стоит прямо сказать, почему. Поскольку Caterpillar использует общую архитектуру верхней конструкции для всего семейства 320D, поворотное устройство от одного поколения может выглядеть так, будто оно подойдет к следующему. На рынке вы увидите одни и те же номера, привязанные к разным спискам моделей — некоторые продавцы указывают 525-3741 и 543-1000 только для 320D3, в то время как другие указывают их и для 323D3.

Это расхождение не случайно, и это не то, что можно решить на основе описания:

• Крепление может быть общим, а внутренние компоненты — нет. Устройство может правильно встать на болты, но при этом иметь неправильное передаточное число или характеристики тормоза.
• Расположение портов и давление тормоза могут меняться от поколения к поколению. Именно эти различия приводят к тому, что физически установленный узел работает плохо.
• Серийный номер машины, а не название модели, является определяющим фактором. Серийный номер — это то, что идентифицирует сборку и, следовательно, правильную конфигурацию.

Поэтому правило простое: считайте любое утверждение о межпоколенческой совместимости непроверенным, пока оно не будет сверено с вашим серийным номером. Если вы приобретаете подержанные детали или детали от другого поколения, чтобы сэкономить деньги, эта проверка не является необязательной — это и есть вся суть покупки.

Та же дисциплина окупается и при выборе насоса для того же класса машин. Машину, которая потеряла свою эффективность, обычно винят в неисправности одного компонента, и наше руководство по типичным неисправностям главного насоса 320GC показывает, как часто реальная причина скрывается в стороне от очевидного подозреваемого.

6. Сигналы неисправности, которые можно заметить заранее

Поворотные редукторы редко выходят из строя без предупреждения. Они подают сигналы неделями — и эти сигналы всегда дешевле, чем ремонт.

Четыре привычки предотвращают большинство вышеперечисленных проблем, и ни одна из них не является дорогостоящей:

• Следите за маслом в редукторе.Редуктор — это узел с масляной смазкой; неправильный сорт или низкий уровень масла — кратчайший путь к повреждению шестерен и подшипников. Проверяйте уровень и устраняйте утечку, а не просто постоянно доливайте масло.
• Делайте анализ масла.Металл в масле говорит об износе задолго до того, как вы сможете его услышать. Это самая дешевая диагностика из всех доступных.
• Относитесь к уплотнениям как к расходным материалам.Замена уплотнения при первых признаках подтекания защищает прецизионный узел от попадания воды и абразива.
• Не допускайте резких ударов при повороте до упора.Каждый жесткий удар в крайнем положении — это ударная нагрузка прямо на планетарные передачи и тормозной пакет.

Одно предостережение, которое сэкономит реальные деньги: не каждая неисправность поворота является неисправностью поворотного редуктора. Слабое вращение может быть вызвано насосом или настройкой клапана управления, а рывки — сигналом управления. Протестируйте контур перед заказом узла — иначе вы замените исправный поворотный редуктор, а исходная неисправность останется.

7. Подтвердите перед заказом

Все вышеперечисленное сводится к короткому списку. Если сделать это один раз, покупка пройдет гладко, без споров о доставке:

• 1. Модель машины и серийный номер.Серийный номер определяет комплектацию — а не табличка на противовесе.
• 2. Какой уровень вам нужен.Устройство в сборе, только двигатель или только редуктор — определяется по результатам теста, а не догадками.
• 3. Номер на вашем старом узле.Прочитайте данные с таблички и запишите их точно; не переписывайте по памяти или с фотографии из каталога.
• 4. Что именно работает неисправно и когда. При каждом повороте, только под нагрузкой, только при нагреве, только на склонах — уточнение времени помогает сузить круг причин.
• 5. Фотографии. Табличка прямо и в фокусе, плюс весь узел с двух или трех ракурсов, включая сторону портов.
• 6. Любые результаты анализа масла или испытаний, которые у вас есть. Металлическая стружка в масле или измеренное падение давления значительно сокращают время обсуждения.

Отправленные вместе, эти шесть пунктов позволяют поставщику проверить привод на соответствие вашей машине. Отправленные как «один поворотный мотор 320D3», они превращаются в догадку о тяжелой и дорогой детали.

8. Часто задаваемые вопросы

В1: Какой артикул у узла поворотного мотора для CAT 320D3?

Полное поворотное устройство имеет номер 525-3741. Оно содержит поворотный мотор 524-2647 и редуктор поворота 543-1000. То, какой из трех компонентов вам нужно заказать, зависит от того, какой уровень вышел из строя, поэтому перед запросом цены прочитайте данные на табличке вашего устройства.

В2: В чем разница между 525-3741 и 524-2647?

525-3741 — это полное поворотное устройство: мотор, редуктор и тормоз в виде единого узла, готового к установке. 524-2647 — это только гидравлический поворотный мотор. Покупка мотора не включает редуктор, а покупка устройства включает всё.

В3: Является ли 543-1000 тем же самым, что и 525-3741?

Нет. 543-1000 — это редуктор поворота без мотора, он является компонентом полного устройства 525-3741, а не конкурирующим артикулом. Если вы заменяете только редуктор, сторону мотора все равно необходимо проверить и учесть.

В4: Могу ли я купить только поворотный мотор без редуктора?

Да, если доказано, что неисправен только мотор, а редуктор был тщательно осмотрен. Это законный путь, но не выбирайте его только из-за цены, потому что новый мотор, установленный на изношенный редуктор, — это причина, по которой машины вскоре снова выходят из строя.

В5: Подойдет ли поворотное устройство от другого поколения 320D к моему 320D3?

Оно может подойти по креплениям, но совпадение мест крепления не означает совпадения внутренних компонентов. Передаточное число, порты и характеристики тормозов могут различаться в разных поколениях, а рыночные каталоги противоречат друг другу в вопросе того, какие модели имеют общие номера. Перед покупкой запчастей от другого поколения сверьтесь с серийным номером вашей машины.

В6: На каких машинах используется поворотное устройство 525-3741?

Оно указано для платформы CAT 320D3 / E320D3. Другие машины семейства 320D иногда упоминаются рядом с ним, а некоторые поставщики указывают тот же редуктор для 323D3 — именно поэтому требуется подтверждение по серийному номеру, а не по названию модели.

В7: Почему мой экскаватор смещается (дрейфует), когда припаркован на склоне?

Смещение почти всегда указывает на сторону тормоза — изношенный пакет тормозных дисков или низкое давление в тормозном контуре, а не на мотор. Проверьте тормозной контур и фрикционные диски перед заказом любого узла; часто это гораздо более мелкий ремонт, чем кажется.

В8: Каковы ранние признаки неисправности поворотного привода?

Смещение на склонах, замедленный поворот под нагрузкой, новый шум при повороте, подтекание масла у фланца или верхней крышки, а также рывки или неравномерность поворота. У каждого признака своя вероятная причина, поэтому ранняя диагностика меняет то, что вам нужно купить.

В9: Стоит ли покупать узел в сборе или ремонтировать существующий?

Покупайте тот уровень, который соответствует реальному повреждению. Если износ затрагивает и мотор, и редуктор, полное протестированное устройство — это путь с меньшим риском. Если неисправность ограничивается уплотнениями или тормозом, ремонт оправдан. Решение должно приниматься после диагностики, а не на основе цены.

В10: Как я могу быть уверен, что замена исправна до отправки?

Запросите протокол испытаний для конкретного устройства, письменную гарантию и четкое заявление о том, является ли устройство новым или восстановленным. Проверенный поставщик проводит стендовые испытания узла и предоставляет эти данные перед упаковкой, а также может подсказать, какой уровень действительно оправдан вашими симптомами.

9. Подтвердите свой поворотный узел

Отправьте нам модель и серийный номер вашей машины, номер вашего старого поворотного привода, уровень, который, по вашему мнению, вам нужен, и несколько четких фотографий — плюс любые результаты анализа масла или проверки давления — и наша команда подскажет, какой из трех уровней действительно оправдан для вашей машины, подтвердит правильный узел для вашего 320D3 и сообщит сроки поставки в тот же день. RITO HYDRAULIC поставляет полные, индивидуально протестированные поворотные устройства, поворотные моторы, моторы хода, главные насосы и распределительные клапаны для машин Caterpillar, Komatsu, Hitachi, Kobelco, Hyundai, Doosan и SANY — с экспортной упаковкой и гарантией 6–12 месяцев.
