Как работает гидравлический насос на экскаваторе Caterpillar 336F?

Краткий ответ

Основные выводы

• Главный насос 336F — это аксиально-поршневой насос с регулируемым рабочим объемом; Cat указывает 377-4950 как гидравлический насос серии 2P, известный в отрасли как SBS180.
• «Регулируемый рабочий объем» означает, что насос изменяет свою собственную производительность вместо подачи фиксированного потока — именно это экономит топливо и предотвращает перегрев масла.
• Насос не принимает решение в одиночку: давление нагрузки и электронное управление машины влияют на величину его хода.
• Его настоящая проверка — это комбинированные действия — одновременная работа стрелы, рукояти, ковша и поворотного механизма, при которой каждый узел получает поток пропорционально.
• Предварительно сформированный монтажный интерфейс (привод, фланец, порты) делает замену простой установкой на болты, а не производственной задачей.
• Унификация внутренних деталей делает эти насосы ремонтопригодными и восстанавливаемыми — собственная альтернатива Cat Reman имеет номер 30R-0952.

Оглавление

• 1. Где расположен насос в 336F
• 2. Основная идея: насос, который изменяет свою собственную производительность
• 3. Как насос определяет, какой объем подавать
• 4. Выполнение комбинированных действий
• 5. Почему монтажный интерфейс определяет совместимость
• 6. Унификация внутренних деталей — и что это дает
• 7. Как работает исправный насос — и как ощущается неисправность
• 8. Часто задаваемые вопросы
• 9. Подтверждение вашего насоса

1. Где находится насос в 336F

Проще говоря, машина работает так: двигатель вращает насос, насос нагнетает масло, а масло выполняет работу. Между ними находится главный распределительный клапан, который определяет куда пойдет это масло — стрела, рукоять, ковш, поворот или движение — и в какой пропорции.

Как выражается сама Cat, гидравлический насос «создает гидравлический поток и давление, преобразуя механическую мощность в гидравлическую энергию».Это одно предложение — полное описание работы. Крутящий момент двигателя поступает на один конец; масло под давлением выходит из другого; все, что оператор чувствует на рычагах, является результатом этого преобразования.

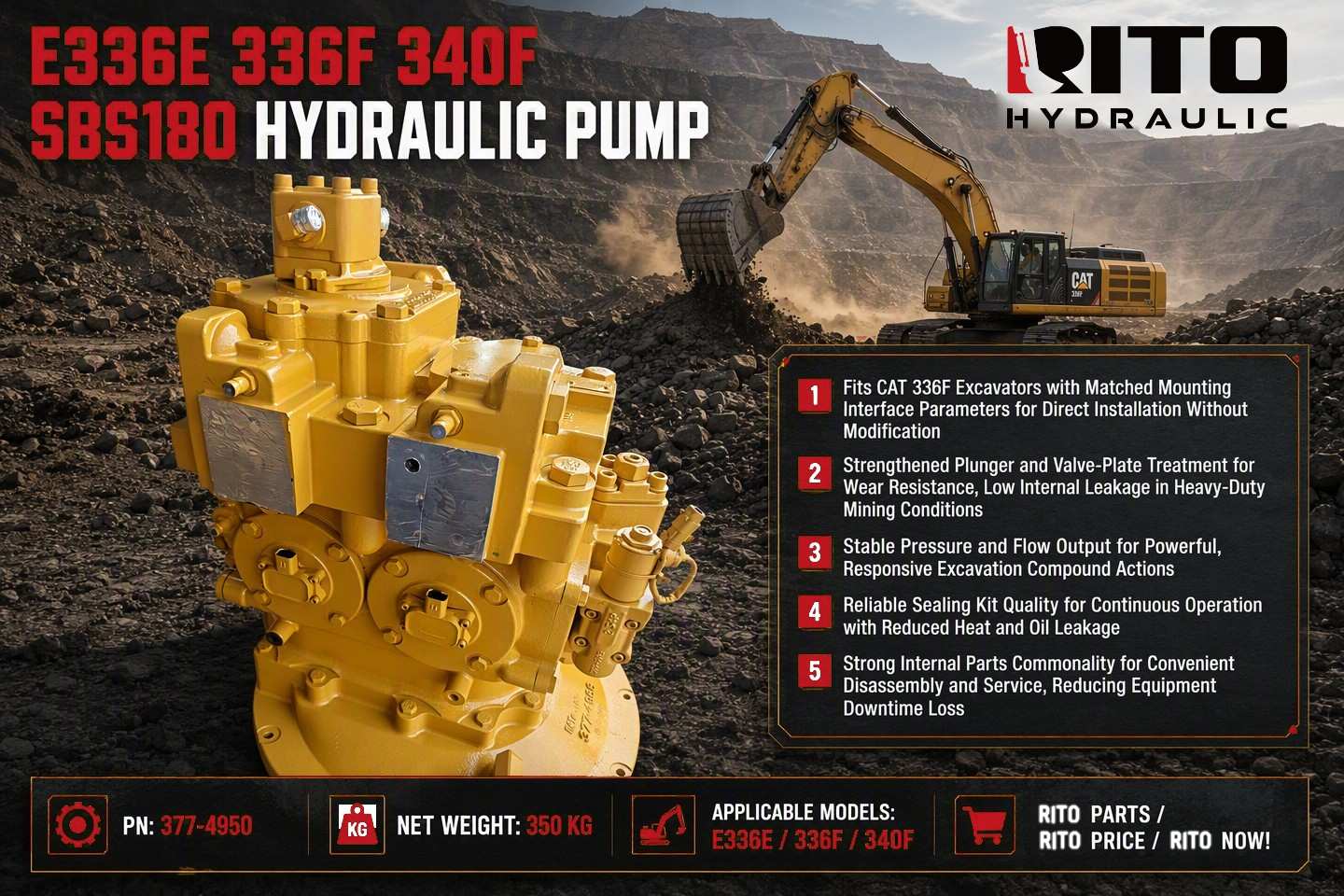

На 336F этот узел — деталь Cat 377-4950, каталогизированная Cat как «Гидравлический насос серии 2P» и известная в торговле запчастями как SBS180. Тот же насос используется во всем семействе 336F / 336E / 340F — собственный список совместимости Cat включает модели от 336F L, 336F LN и 336F XE через 336E H, 336E LH и 336E LNH до 340F, 340F L UHD и 340F L LRE, а также мобильный гидравлический силовой агрегат 336F.

Одна деталь, которую стоит знать перед покупкой: обозначение SBS — это класс размера, а не уникальная деталь. Меньшая модель 329D оснащена насосом SBS140 — того же семейства, но с меньшим рабочим объемом, поэтому наше руководство по потере мощности на 329D и его насосе SBS140 применимо к этой машине, даже если цифры различаются. Более широкий ассортимент гидравлических запчастей Caterpillar показывает, какое место SBS180 занимает в линейке.

2. Основная идея: насос, который меняет свою собственную производительность

Вот одна концепция, которая делает все остальное понятным. Внутри насоса поршни перемещаются во вращающемся блоке цилиндров и выталкиваются вперед-назад с помощью наклонной шайбы — пластины, расположенной под углом. Угол этой пластины определяет, как далеко перемещается каждый поршень, а ход поршня определяет, сколько масла насос нагнетает за один оборот.

Измените угол, и вы измените производительность. Это то, что означает «регулируемый рабочий объем», и в этом разница между этим насосом и простым нерегулируемым насосом:

Внимательно прочитайте вторую строку, потому что она объясняет две вещи, которые владельцы замечают, но редко связывают с насосом. Машина, которая потребляет много топлива и перегревается, не выполняя при этом больше работы — это часто насос, который перестал должным образом регулироваться и просто гонит масло туда, куда не следует. И машина, чьи функции ощущаются резкий или неконтролируемый — это часто насос, который все еще может совершать рабочий ход, но больше не реагирует плавно на сигнал потребности.

Если вы хотите глубже изучить сам механизм — как работают вместе поршни, распределительная плита и наклонная шайба — это описано в нашем пояснительном материале о том, как работает аксиально-поршневой насос с регулируемым рабочим объемом. Принцип одинаков для любой машины; меняются только показатели.

3. Как насос определяет, какой объем подавать

Насос не видит руку оператора. Он получает только сигналы — и на современном экскаваторе эти сигналы поступают из двух источников.

На экскаваторах Cat серии 300 электронная часть не является декоративной — это активная часть системы регулирования насоса, работающая через пропорциональный электромагнитный клапан и управляющее давление, которое корректирует производительность насоса для поддержания эффективной работы двигателя. Вот почему неисправность электрики на этом классе машин может ощущаться точно так же, как неисправность гидравлики: насос, который никогда не получает правильный сигнал, никогда не будет работать правильно.

Из этого следуют два практических вывода, которые стоит учитывать при любой диагностике:

• Неисправность «в насосе» может быть не внутри насоса. Прежде чем приговаривать узел, убедитесь, что машина действительно запрашивает у насоса производительность — сначала проверьте сигнал, проводку, датчик и управляющее давление.
• Настройки и калибровка имеют значение. Замененный насос, установленный без проверки настроек управления машины, может работать плохо, даже если он механически идеален.

Более широкая система, которая передает эти сигналы — и распределяет выходной поток насоса по каждой функции — описана в нашем руководстве по блокам распределительных клапанов.

4. Выполнение комбинированных действий

Никто не копает, используя только одну функцию за раз. Один рабочий цикл на 336F обычно включает совместную работу стрелы, рукояти, ковша и поворота платформы — и каждый из них питается от одного и того же выходного потока насоса. В технической документации машины это называется комбинированным действием, и это самое сложное требование, предъявляемое к насосу.

Чтобы комбинированная работа ощущалась мощной и плавной, должны одновременно происходить три вещи:

Именно здесь проявляет себя изношенный насос. Поверхности поршней и распределительной плиты изнашиваются, внутренние зазоры увеличиваются, и масло, которое должно поступать к исполнительным механизмам, вместо этого перетекает обратно внутрь насоса. Симптомы предсказуемы: машина становится медленнее во всех функциях одновременно, он работает при более высокой температуре, и потери проявляются в первую очередь при самых тяжелых комбинированных движениях — именно тех, для которых эта машина и была приобретена. Поверхностная обработка плунжера и распределительной пластины — это то, что обеспечивает износостойкость при такой нагрузке, и это одна из первых вещей, на которой экономят при недорогом ремонте.

Очень важное различие, которое позволяет реально сэкономить деньги: если слабы только одна или две функции, насос обычно не является причиной — одна функция указывает на свою собственную секцию клапана или цилиндр. Слабость, которая проявляется во всех функциях, — это то, что указывает на насос.

5. Почему монтажный интерфейс определяет, подходит ли он

Насос прикручивается к стороне двигателя и приводится в действие от него, поэтому «подходит» — это не вопрос лояльности к бренду, а вопрос соответствия нескольких обработанных размеров друг другу. Когда поставщик говорит, что устройство изготовлено в соответствии с параметрами монтажного интерфейса, вот что он обещает:

Если все пять параметров верны, замена представляет собой простую операцию по подъему и установке на болты. Если хотя бы один неверен, машина простаивает, пока кто-то изготавливает кронштейны, поэтому список моделей в объявлении — это только отправная точка. Табличка и серийный номер машины — вот что подтверждает совместимость, и для детали весом 350 кг эта пятиминутная проверка стоит гораздо больше, чем она стоит.

6. Унификация внутренних деталей — и что она дает

Вот особенность, которую покупатели недооценивают, пока она им не понадобится. Поскольку это семейство насосов использует общие внутренние компоненты для широкого спектра моделей, его внутренние детали можно приобрести по отдельности — поршни, гильзы, распределительные пластины, подшипники, регуляторы и комплекты уплотнений — а не только как герметичное целое.

Это дает три практических эффекта:

• Возможен ремонт, а не только замена. Если повреждение локализовано — изношенная распределительная пластина, протекающий регулятор, изношенные уплотнения — устройство можно восстановить, а не списывать.
• Восстановление целесообразно в промышленных масштабах. Сама компания Cat предлагает альтернативу Reman для этого конкретного номера детали (30R-0952), которая существует только потому, что внутренние компоненты можно экономично переработать и повторно протестировать.
• Время простоя сокращается. Унификация означает более широкий пул запасов и более быструю доступность запчастей для всего семейства 336E / 336F / 340F.

Тем не менее, следует учитывать два предостережения, и для этой детали они важнее, чем для большинства. Во-первых, внутренняя унификация между моделями не означает, что узлы взаимозаменяемы — одни и те же внутренние компоненты могут находиться за разными монтажными интерфейсами и схемами управления. Во-вторых, ремонт настолько хорош, насколько хороши детали и тестирование, стоящие за ним; унификация делает качественный ремонт возможным, но не делает каждый ремонт качественным. Запрашивайте отчет о тестировании для каждого устройства и знайте, покупаете ли вы новое или восстановленное. Сменные узлы и более широкий ассортимент запчастей сгруппированы в разделе гидравлические запчасти для экскаваторов.

7. Как работает исправный насос — и как ощущается неисправность

Поскольку насос приводит в действие все функции, его состояние проявляется в поведении машины, а не в виде одной внезапной поломки. Это самый быстрый способ оценить его с рабочего места:

Прежде чем тратить деньги, отделите насос от всего остального:

• Все функции слабые → смотрите со стороны насоса, а также всасывание, настройки предохранительных клапанов и управляющий сигнал, поступающий на насос.
• Одна или две функции слабые → смотрите эту секцию клапана или цилиндр, а не насос.
• Нагрев без потери скорости → смотрите охладитель, предохранительный клапан или утечку прежде чем приговаривать насос.
• Новый насос ничего не изменил → первоначальный диагноз был неверным. Проведите повторную проверку, вместо того чтобы менять что-то другое наугад.

Две привычки по обслуживанию защищают насос этого класса лучше всего остального. Первая — чистота: поршневые насосы работают с очень малыми зазорами, и фильтры, указанные рядом с этим номером детали, существуют не просто так — песок, проходящий через них, вызывает внутренние утечки и оставляет задиры на поверхностях, которые невозможно восстановить промывкой. Вторая — не работать на пределе на холодную: тяжелая работа на густом холодном масле до прогрева машины — один из самых быстрых способов сократить срок службы насоса. Наш разбор классических неисправностей насоса 320GC показывает, как те же привычки проявляются на меньшей машине.

8. Часто задаваемые вопросы

В1: Какой гидравлический насос используется в Caterpillar 336F?

В нем используется аксиально-поршневой главный насос с регулируемым рабочим объемом. Cat каталогизирует этот узел как 377-4950, «Гидравлический насос серии 2P»; в торговле запчастями он известен как SBS180. Всегда проверяйте номер на своей машине перед заказом.

В2: Что означает SBS180?

SBS180 — это торговое обозначение для данного класса насосов. Считайте это классом размера, а не уникальным номером детали — то же семейство SBS используется на меньших машинах как SBS140, поэтому название SBS идентифицирует семейство, а номер детали — конкретный узел.

В3: Для каких машин подходит 377-4950?

Собственный список совместимости Cat включает 336F L, 336F LN, 336F L XE, 336F LN XE, 336F XE и 336F, 336E H, 336E LH и 336E LNH, 340F, 340F L UHD и 340F L LRE, а также мобильный гидравлический силовой агрегат 336F. Варианты внутри одного семейства моделей могут различаться, поэтому уточняйте по серийному номеру.

В4: Как насос регулирует объем подаваемого масла?

Путем изменения угла наклона внутренней наклонной шайбы, что меняет ход каждого поршня за один оборот. Более крутой угол означает больше масла за оборот; более пологий угол — меньше. Насос непрерывно регулирует этот угол во время работы машины.

В5: Насос сам определяет поток?

Нет. Он реагирует на сигналы: гидравлическое давление сообщает ему о нагрузке, а электронная система управления машины — о том, какой выходной поток требуется оператору и каково состояние двигателя. Из-за этого неисправность в электрике или системе управления может ощущаться точно так же, как неисправность гидравлики.

В6: Почему мой 336F медленно работает во всех функциях?

Слабость всех функций одновременно — классический признак того, что насос теряет объемный КПД: масло перетекает внутри, не доходя до исполнительных механизмов. Проверьте всасывание, настройки предохранительных клапанов и управляющий сигнал, а затем протестируйте насос перед заказом.

В7: Почему машина сильнее греется и потребляет больше топлива?

Когда насос перестает эффективно менять производительность, поток, который должен совершать полезную работу, сбрасывается через предохранительный клапан или перетекает внутри. Эта входная энергия превращается в тепло, а не в движение, поэтому повышенный расход топлива и высокая температура масла часто возникают одновременно.

В8: Являются ли 377-4968, 451-9302 или 369-9643 тем же самым насосом?

Эти номера часто указываются рядом с 377-4950 для семейства 336E / 336F / 340F, и некоторые из них являются альтернативными или замененными артикулами. Используйте их как ориентиры для проверки по вашей табличке и серийному номеру — общая ячейка в списке не является заявлением производителя об эквивалентности.

В9: Можно ли отремонтировать этот насос вместо замены?

Часто да, так как внутренние детали для этого семейства насосов можно приобрести по отдельности. Собственная восстановленная альтернатива Cat для 377-4950 — это 30R-0952, что показывает, что агрегат рассчитан на ремонт. Имеет ли смысл ремонт, зависит от степени повреждений.

В10: Что мне нужно прислать для получения коммерческого предложения?

Модель и серийный номер машины, код с таблички старого насоса, описание того, что именно работает не так и когда, а также две-три четкие фотографии насоса, включая табличку, фланец и порты. Любые показания тестов давления или потока, которые у вас есть, значительно ускорят обсуждение.

9. Подтвердите свой насос

Пришлите наммодель машины, серийный номер, код с таблички старого насоса и несколько четких фотографий — а также примечание о том, как ведет себя машина — и наша команда подтвердит правильную сборку для вашего 336F, подскажет, является ли ремонт или замена разумным решением, и предоставит сроки поставки в тот же день. RITO HYDRAULIC поставляет комплектные, индивидуально протестированные главные насосы, устройства поворота, моторы хода и распределители для машин Caterpillar, Komatsu, Hitachi, Kobelco, Hyundai, Doosan и SANY — с экспортной упаковкой и гарантией 6–12 месяцев.
