Как работает гидравлическая система экскаватора: объяснение насоса, клапана, цилиндра и мотора (2026)

Быстрый ответ

Основные выводы

• Система представляет собойзамкнутый контур: насос → клапан → цилиндр или двигатель → бак → насос.
• Оннасос создает потокДавление не повышается, а возрастает только тогда, когда масло встречает сопротивление (нагрузку).
• ОнРегулирующий клапан — это мозг.— Он подает масло к выбранной оператором функции.
• Цилиндрыприложить линейную силу;моторызадать вращение (один для качания, два для перемещения).
• Онрезервуар и фильтрыЭто система циркуляции — чистое масло обеспечивает долговечность деталей.
• Поскольку все устройства используют одну общую цепь,Проблема в одном месте проявляется как симптом в другом месте..

Оглавление

• 1. Общая картина: замкнутый цикл
• 2. Главный насос: Сердце
• 3. Регулирующий клапан: Мозг
• 4. Цилиндры: Линейная мышца
• 5. Двигатели: поворотный и ходовой.
• 6. Бак, фильтры и масло: Циркуляция
• 7. Почему части зависят друг от друга
• 8. Что это означает при покупке запчастей
• 9. Часто задаваемые вопросы
• 10. Компоненты, обеспечивающие бесперебойную работу цикла.

1. Общая картина: замкнутый цикл

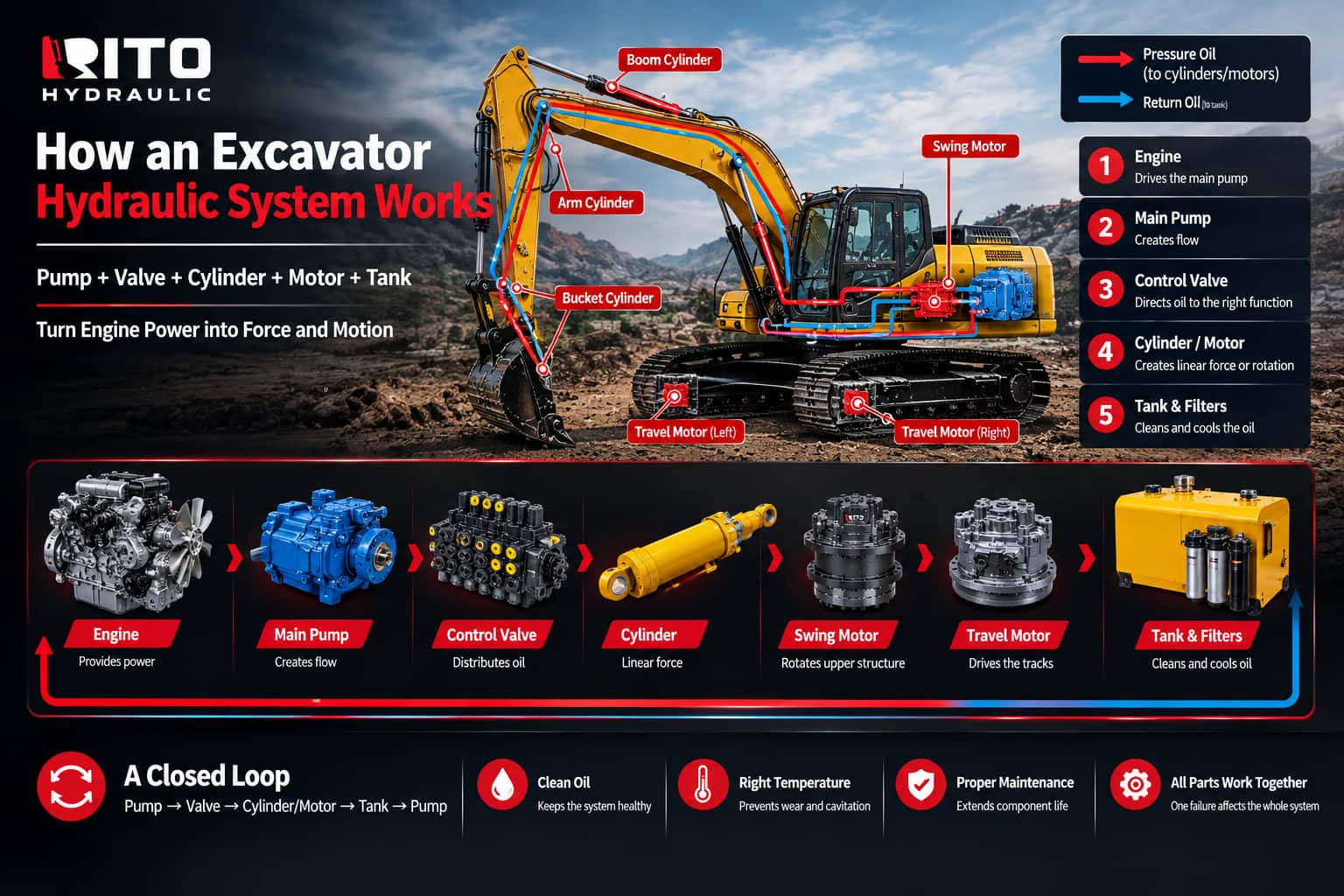

Гидравлическая система каждого экскаватора представляет собой замкнутый контур. Проследите за потоком масла по нему, и вся машина станет понятной:

Двигатель → Главный насос → Регулирующий клапан → Цилиндр / Мотор → Бак → (обратно к насосу)

Двигатель вращает насос. Насос подает масло к регулирующему клапану. Клапан направляет его к тому механизму, который задействует оператор. Цилиндр или двигатель преобразует этот поток в силу или вращение. Затем масло возвращается в бак, проходит через фильтры и снова начинает работу.

Из этой конструкции вытекают два факта:

• Все используют один общий источник нефти.То же масло, которое приводит в движение цилиндр, также охлаждает и смазывает насос.
• Все системы имеют одну общую причину отказа.Загрязнённое или лишённое масла масло оказывает влияние на весь цикл одновременно.

2. Главный насос: Сердце

Главный насос — самая важная и самая дорогая часть системы. Его задача —создать потокДавление возникает не тогда, когда поток встречает сопротивление, а именно это и происходит, когда ковш ударяется о землю.

Большинство современных экскаваторов используютаксиально-поршневой насос с регулируемым рабочим объемомчасто в качестветандем(два насоса на одном валу). Поскольку производительность насоса регулируется, он может подавать только тот поток, который необходим машине в любой момент времени, что и обеспечивает точное управление и топливную экономичность.

Внутри поршни скользят по цилиндру, а клапанная пластина вращается относительно торцевой крышки — зазоры, измеренные в микронах. Вот почемучистое, прохладное маслоЭто весь мир насоса.

3. Регулирующий клапан: Мозг

Онрегулирующий клапанОн принимает решения. Он берет единый поток от насоса и распределяет его по мере необходимости по контурам стрелы, рукояти, ковша, поворотного механизма и перемещения. Переместите один рычаг, и клапан направит масло туда.

Кроме того, он выполняет три более тихие задачи:

• Приоритетный контроль— определяет, какая функция будет задействована при одновременном использовании нескольких функций.
• Ограничение давления— Предохранительные клапаны ограничивают давление для защиты насоса и его компонентов.
• Датчик нагрузки— сообщает насосу, какой расход действительно необходим для выполнения работы.

Когда клапан протекает или заедает, симптом часто похож на "слабый насос" — один из самых распространенных ошибочных диагнозов на месте.

4. Цилиндры: Линейная мышца

Цилиндры выполняют прямолинейную работу — поднимают стрелу, поворачивают рукоять, закрывают ковш. Масло под давлением толкает поршень внутри цилиндра; прикрепленный к нему шток приводит в движение рычажный механизм машины.

Для покупателей важны две детали:

• Диаметр цилиндра и ход поршняопределить силу и радиус действия — и они должны соответствовать возможностям машины.
• Уплотнения и стержниСначала износ. Поврежденный шток или протекающее уплотнение приводят к утечке давления и незаметно снижают производительность.

5. Двигатели: поворотный и ходовой.

Там, где цилиндр толкает по прямой линии, вращается гидравлический двигатель. Существует два типа экскаваторов:

• Поворотный двигатель— Один блок, расположенный под кабиной, вращающий верхнюю конструкцию на 360°. Он работает за счет поворотного привода с тормозом и редуктором (см. нашповоротный двигательдиапазон).
• Ходовые двигатели— два агрегата, по одному внутри каждой гусеницы (главная передача), перемещающие и управляющие машиной.

Двигатели и цилиндры являются «выходами» контура: именно там масло под давлением в конечном итоге превращается в видимую работу.

6. Бак, фильтры и масло: Циркуляция

В баке хранится масло, отводится тепло, и загрязнения оседают. Фильтры —всасывающий фильтр, возвратный фильтр и пилотный фильтр— защитить различные точки петли.

Именно этой части владельцы чаще всего пренебрегают, и именно от неё зависит, как долго всё остальное просуществует. Нефть выполняет четыре функции одновременно: онапередает энергию, смазывает, охлаждает и отводит загрязнения.Масло изнашивается, и все остальные компоненты стареют быстрее.

7. Почему части зависят друг от друга

Поскольку система представляет собой замкнутый контур, неисправности распространяются. Типичные примеры:

Урок:Перед заменой детали всегда проводите диагностику всего контура.Установка нового насоса в загрязненный контур — это верный путь к повторной поломке.

8. Что это означает при покупке запчастей

• 1.Определите, где именно находится неисправность: насос, клапан, цилиндр или двигатель — и подтвердите это.
• 2.Купитьполные, протестированные узлыдля критически важных компонентов (насос, двигатели, клапан).
• 3.Сопоставьтеконтрольный вариант— Настройки датчика нагрузки и давления должны соответствовать вашей машине.
• 4. Промывка и фильтрпри замене важного компонента.
• 5.Проверьте еще раз насос и клапан: многие неисправности насоса на самом деле являются неисправностями клапана.

Ознакомьтесь с полным ассортиментомгидравлические детали экскаватораспланировать полный ремонт одним заказом.

9. Часто задаваемые вопросы

В1: Как работает гидравлическая система экскаватора?

Двигатель приводит в движение насос, который подает масло к регулирующему клапану; клапан направляет его в цилиндры (линейное движение) и двигатели (вращение); масло возвращается в бак через фильтры и снова циркулирует.

В2: Какая часть гидравлической системы является наиболее важной?

Главный насос является наиболее важным и самым дорогим, но регулирующий клапан и качество масла имеют не меньшее значение — исправный насос не сможет работать в загрязненной или неправильно управляемой системе.

Вопрос 3: Создает ли насос давление?

Нет. Насос создаетпотокДавление возникает только тогда, когда поток встречает сопротивление (нагрузку). Именно поэтому испытания под нагрузкой крайне важны.

Вопрос 4: В чем разница между цилиндром и двигателем?

Цилиндр преобразует гидравлическое давление в прямолинейную силу (стрела, рукоять, ковш). Двигатель преобразует её во вращение (поворот и перемещение).

Вопрос 5: Сколько гидравлических двигателей у экскаватора?

Всего три: один двигатель для поворота качелей (вращает дом) и два двигателя для перемещения (по одному на каждую направляющую).

В6: Почему все функции замедляются одновременно?

Потому что у них один общий насос и одна система подачи масла. Слабость во всех функциях обычно указывает на проблему с насосом, главным предохранительным клапаном или системой всасывания/фильтрации, а не с отдельным цилиндром.

В7: Почему качество нефти так важно?

Масло передает энергию, смазывает, охлаждает и переносит загрязнения. Загрязненное или перегретое масло ускоряет износ по всему контуру — это основная причина преждевременного выхода насоса из строя.

В8: Какие основные фильтры используются?

Всасывающий фильтр (на входе насоса), обратный фильтр (возвратная линия в резервуар) и пилотный фильтр (пилотный контур). Каждый из них защищает отдельную часть контура.

В9: Если одна из функций работает слабо, всегда ли это вина именно этой схемы?

Обычно да — слабая работа одной функции указывает на золотник клапана, уплотнение цилиндра или двигатель данной цепи. Слабость всех функций указывает на насос, расположенный выше по потоку.

В10: Нужно ли промывать систему при замене насоса?

Всегда. Промойте систему и замените обратный фильтр и сетчатый фильтр на всасывании — иначе мусор от вышедшего из строя насоса повредит новый.

10. Компоненты, обеспечивающие бесперебойную работу цикла.

Компания RITO HYDRAULIC поставляет комплектные, прошедшие индивидуальное тестирование компоненты для каждой точки контура — главные насосы, приводные двигатели, поворотные двигатели и регулирующие клапаны — дляКомацуМашины марок Hitachi, Caterpillar, Hyundai, Kobelco, Doosan и Kawasaki/Rexroth, с протоколами испытаний каждой единицы, экспортной упаковкой и гарантией от 6 до 12 месяцев.

Отправьте нам модель вашего оборудования и номер детали с заводской таблички, и мы подтвердим совместимость, наличие на складе и сроки поставки в тот же день.Свяжитесь с нашей командойили узнать большео гидравлической системе RITO.
